Ingranaggi a denti dritti o elicoidali? Caratteristiche e differenze

Guida pratica alla scelta del tipo di ingranaggio più adatto alle tue applicazioni

Gli ingranaggi rappresentano elementi fondamentali della meccanica e della trasmissione del moto, presenti in un’ampia varietà di applicazioni industriali e quotidiane: dai macchinari di produzione ai sistemi di automazione, fino ai riduttori, ai veicoli e agli impianti di precisione. Tra le diverse tipologie disponibili, gli ingranaggi a denti dritti e quelli a denti elicoidali sono senza dubbio tra i più diffusi e utilizzati. Sebbene possano apparire simili, queste due soluzioni presentano caratteristiche costruttive e funzionali profondamente diverse, che influenzano in modo diretto prestazioni, affidabilità, rumorosità, efficienza e durata nel tempo dei sistemi meccanici in cui vengono impiegate.

Conoscere le differenze tra ingranaggi a denti dritti ed elicoidali è quindi essenziale per progettisti, tecnici e operatori del settore, ma anche per chiunque debba scegliere o valutare un sistema di trasmissione. La scelta dell’ingranaggio più adatto deve tenere conto di numerosi fattori, come il carico da trasmettere, la velocità di rotazione, le sollecitazioni meccaniche, l’efficienza richiesta e le condizioni operative. Una valutazione accurata di questi aspetti consente di ottimizzare le prestazioni del sistema, ridurre usura e manutenzione e garantire un funzionamento sicuro e duraturo nel tempo.

In questo articolo analizzeremo le caratteristiche degli ingranaggi a denti dritti e di quelli a denti elicoidali, mettendone a confronto funzionamento, vantaggi, svantaggi e principali ambiti di applicazione.

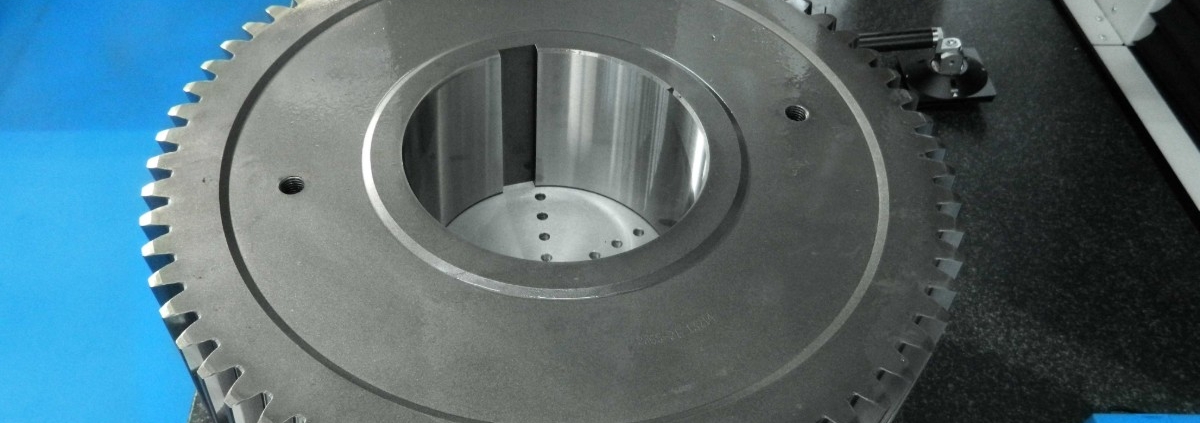

Ingranaggi a denti dritti: cosa sono e come funzionano

Gli ingranaggi a denti dritti sono tra i componenti più semplici e diffusi nella trasmissione del moto e della potenza: si tratta di ruote dentate i cui denti sono paralleli all’asse di rotazione, quindi “tagliati” in modo rettilineo lungo la larghezza dell’ingranaggio. Questa geometria fa sì che il contatto tra i denti avvenga in maniera relativamente diretta: quando due ruote a denti dritti ingranano, i denti entrano in presa quasi simultaneamente lungo tutta la loro larghezza, trasferendo il moto da una ruota all’altra attraverso una spinta che si sviluppa principalmente in direzione tangenziale (cioè quella che effettivamente trasmette la coppia).

Dal punto di vista del funzionamento, il principio è quello classico degli ingranaggi: la ruota conduttrice trascina la ruota condotta e il rapporto di trasmissione dipende dal rapporto tra il numero di denti delle due ruote, consentendo di aumentare o ridurre velocità e coppia in base alle esigenze del sistema. Tra le caratteristiche più importanti degli ingranaggi a denti dritti ci sono la semplicità costruttiva, la facilità di produzione e controllo dimensionale, e un’elevata efficienza meccanica grazie a perdite per attrito generalmente contenute.

Inoltre, proprio perché la forza trasmessa è prevalentemente tangenziale e radiale, questi ingranaggi non generano spinte assiali significative, semplificando la progettazione del supporto e dei cuscinetti. Gli ingranaggi a denti dritti sono particolarmente indicati per applicazioni che necessitano di elevata resistenza e non richiedono un’eccessiva velocità di esercizio. Vengono utilizzati prevalentemente in macchinari agricoli, pompe, riduttori di velocità e in un’ampia gamma di applicazioni industriali.

Cosa sono gli ingranaggi elicoidali?

Gli ingranaggi a denti elicoidali sono invece ruote dentate in cui i denti non sono paralleli all’asse di rotazione, ma sono inclinati rispetto ad esso e seguono una sorta di andamento “a spirale” (elica) lungo la larghezza dell’ingranaggio. Questa geometria cambia in modo sostanziale il modo in cui avviene l’ingranamento: a differenza dei denti dritti, in cui la presa è quasi simultanea su tutta la fascia del dente, negli elicoidali il contatto inizia gradualmente da un’estremità e si estende progressivamente lungo la superficie del dente.

Il risultato è un trasferimento di coppia più “morbido” e continuo, con minori vibrazioni, riduzione della rumorosità e una migliore regolarità di funzionamento, soprattutto a velocità elevate. Proprio perché più denti possono trovarsi in presa contemporaneamente, la sollecitazione si distribuisce meglio e questo permette, a parità di dimensioni, di gestire carichi più elevati o di ottenere una maggiore durata a parità di carico.

Dal punto di vista delle caratteristiche, l’elemento chiave è l’angolo d’elica, che influenza sia la continuità della trasmissione sia la natura delle forze in gioco. Negli ingranaggi elicoidali, infatti, alla componente di forza tangenziale (quella utile per trasmettere la coppia) e a quella radiale (che tende a separare le ruote) si aggiunge una componente assiale, generata proprio dall’inclinazione dei denti. Questa spinta assiale deve essere gestita correttamente con cuscinetti e supporti adeguati, e rappresenta uno degli aspetti progettuali più importanti.

Rispetto agli ingranaggi a denti dritti, quelli elicoidali presentano generalmente maggiore complessità costruttiva e richiedono lavorazioni e controlli più accurati. Sono particolarmente indicati per applicazioni che richiedono silenziosità, fluidità e buone prestazioni ad alti regimi, come riduttori industriali, trasmissioni, macchine utensili, automazione.

Ingranaggi a denti dritti o elicoidali: un confronto dettagliato

La scelta tra ingranaggi a denti dritti o elicoidali dipende interamente dal tipo di applicazione e dalle esigenze operative. Compiere un’analisi comparativa permette di evidenziare chiaramente i pro e i contro di ciascuna tipologia. Ecco le principali differenze tra le due tipologie di ingranaggi:

• rumorosità e vibrazioni: in questo campo, gli ingranaggi elicoidali vincono su tutta la linea. Il loro ingranamento progressivo assicura un funzionamento molto più silenzioso e privo di vibrazioni rispetto agli ingranaggi a denti dritti;
• capacità di carico: grazie alla maggiore superficie di contatto tra i denti, gli ingranaggi elicoidali sono in grado di trasmettere carichi più elevati in maniera più efficiente rispetto a quelli a denti dritti, rendendoli la scelta migliore per applicazioni pesanti;
• forze assiali: questo è un punto a favore degli ingranaggi a denti dritti. A differenza degli elicoidali, non producono spinte assiali, semplificando la progettazione e l’assemblaggio, poiché non richiedono cuscinetti di spinta per la loro gestione;
• efficienza: in termini di efficienza pura, l’ingranaggio a denti dritti ha un leggero vantaggio, in quanto l’ingranamento avviene principalmente per rotolamento, con una minore perdita di energia per attrito. L’ingranaggio elicoidale, invece, presenta una componente di scorrimento maggiore, che genera più attrito e calore;
• costo e complessità: gli ingranaggi a denti dritti sono più semplici da produrre e, di conseguenza, in genere più economici; gli ingranaggi elicoidali, per via della loro complessa geometria, richiedono macchinari e processi di lavorazione più sofisticati, il che si riflette in un costo superiore;
• applicazioni ideali: gli ingranaggi a denti dritti sono preferibili per applicazioni a bassa velocità, dove il costo è un fattore determinante e il rumore non rappresenta un problema; gli ingranaggi elicoidali, invece, sono la soluzione ottimale per macchinari ad alta velocità che richiedono un funzionamento silenzioso, come le trasmissioni automobilistiche o i riduttori di precisione.

In sintesi, la scelta tra ingranaggi a denti dritti o elicoidali non è una questione di “meglio o peggio”, ma di “più adatto”. Affidarsi a un produttore di ingranaggi esperto, che possa valutare attentamente le esigenze del progetto – come Gandini Ingranaggi – è quindi fondamentale per scegliere la tipologia più adatta ad ogni applicazione e determinare quale soluzione sia la più vantaggiosa.

Gandini Ingranaggi: precisione, affidabilità e alte prestazioni per diverse applicazioni industriali

In Gandini Ingranaggi siamo specializzati nella produzione di ingranaggi meccanici industriali ad alte prestazioni, progettati e realizzati per rispondere alle esigenze di settori diversificati e tecnicamente complessi come automotive, siderurgico, motociclistico, aerospaziale, agricoltura, movimento terra e industria manifatturiera in tutte le sue declinazioni. Grazie a un’esperienza consolidata e al know-how maturato nel tempo, siamo in grado di sviluppare componenti di precisione su misura, tra cui ingranaggi a denti dritti ed elicoidali capaci di adattarsi perfettamente alle specifiche applicative di ogni cliente.

I nostri ingranaggi a denti dritti ed elicoidali si distinguono per l’elevata qualità dei materiali impiegati e per processi produttivi avanzati, costantemente monitorati per garantire standard qualitativi elevati. Vengono realizzati con tolleranze rigorose e finiture accurate, risultando ideali per applicazioni che richiedono robustezza, precisione e un comportamento meccanico affidabile.

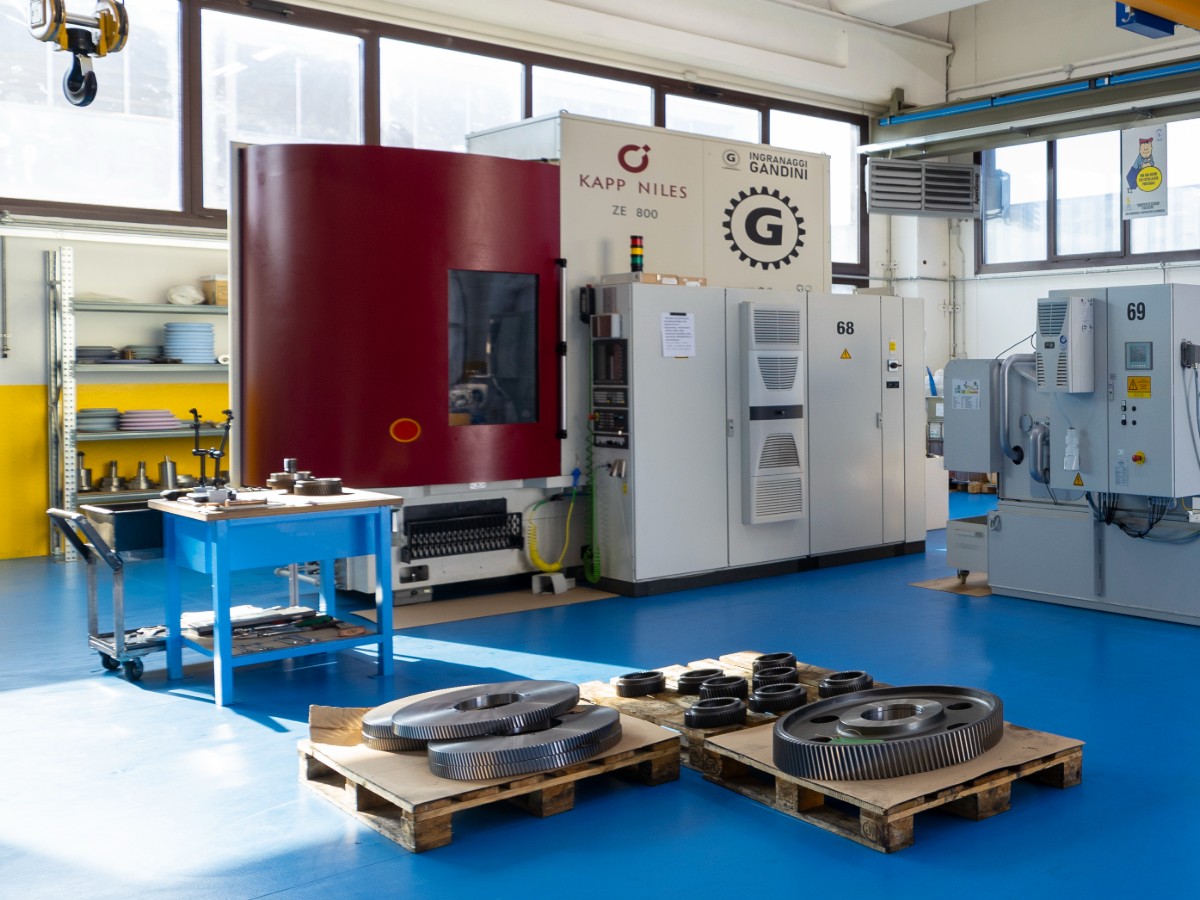

Il parco macchine di ultima generazione ci permette di eseguire anche le lavorazioni più complesse, garantendo tolleranze minime e un controllo estremamente accurato di ogni fase produttiva. L’innovazione continua, unita a un’attenzione costante ai dettagli, è alla base di una filosofia produttiva che combina cura artigianale e precisione industriale: dalla progettazione iniziale fino alla realizzazione finale, ogni ingranaggio viene sviluppato con l’obiettivo di massimizzare efficienza, prestazioni e durata nel tempo.

Oltre agli ingranaggi a denti dritti ed elicoidali, realizziamo anche pulegge dentate, progettate per un accoppiamento preciso con cinghie e catene, e lavorazioni di brocciatura e stozzatura per componenti con scanalature interne ed esterne. La produzione comprende inoltre alberi scanalati realizzati con materiali certificati e una gamma di componenti di alta precisione come viti senza fine rettificate, cremagliere dritte ed elicoidali e altre soluzioni su misura. Questa versatilità produttiva, unita alla competenza tecnica e all’attenzione alla qualità, rende ci rende un partner affidabile per chi cerca ingranaggi e componenti meccanici in grado di garantire efficienza, resistenza e performance elevate nel tempo, anche nelle applicazioni industriali più esigenti.

Cerchi ingranaggi a denti dritti o elicoidali su misura per la tua applicazione? Contattaci per una consulenza tecnica dedicata: il nostro team di esperti è a tua disposizione per analizzare le tue esigenze e sviluppare soluzioni personalizzate, affidabili e ad alte prestazioni!
